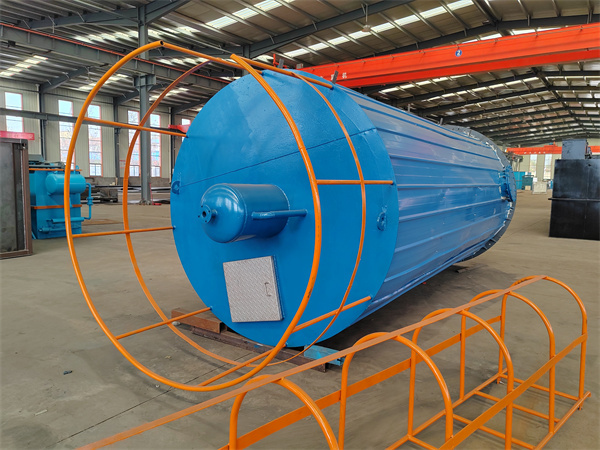

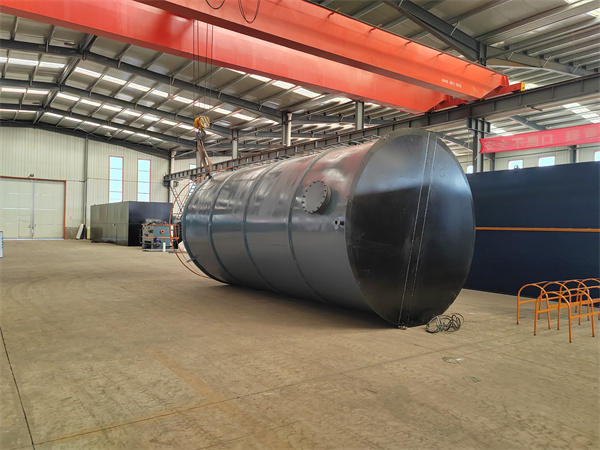

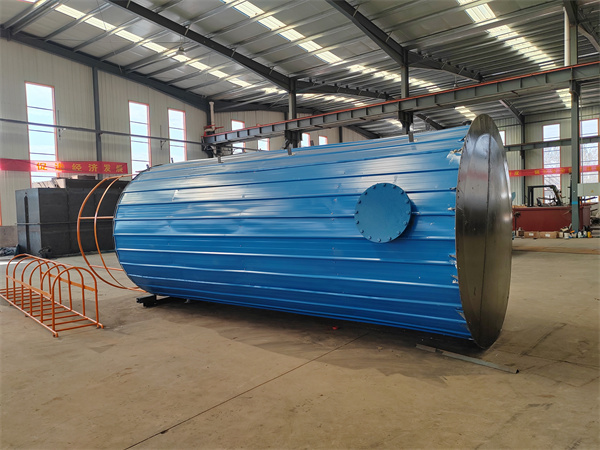

UASB厭氧反應器又稱UASB反應器、UASB厭氧塔,由荷蘭與20世紀70年代初開發出來的。運行原理是汙水通過布水裝置依次進入底部的汙泥層和中上部的汙泥懸浮層,與其中的厭氧微生物進行反應生成沼氣,氣、液、固混合液通過上部的三相分離器進行分離,汙泥回落到汙泥懸浮區,分離後的汙水排出係統,同時回收厭氧反應器產生的沼氣。
一、設備結構:
UASB厭氧塔底部的汙泥區和中上部的氣、液、固三相分離區組合為一體的厭氧硝化裝置。UASB反應器主要組成包括:進水配水係統、反應區、三相分離器、出水係統、氣室、浮渣收集係統、排泥係統。
1)進水配水係統
進水配水係統兼有配水與水力攪拌的功能,有效的配水是保證係統高效運行的關鍵之一。
2)反應區
又分為汙泥床區和汙泥懸浮區,其中汙泥床區集中了大部分高活性的顆粒汙泥,是有機物主要降解場所;汙泥懸浮區是絮狀汙泥集中的區域。
3)三相分離器
由沉澱、回流、氣封等組成。主要是講固、液、氣三相分離;保證出水水質;保證反應器內汙泥量和利於汙泥顆粒化等。
4)出水係統
利於將經過沉澱後的水均勻收集,並排出反應器
5)氣室
主要是收集沼氣。
6)浮渣收集係統
主要是清除沉澱區液麵和氣室液麵的浮渣
7)排泥係統
隻要是均勻的排出反應器的剩餘汙泥。
二、性能特點:
UASB厭氧塔是好色先生软件下载裏麵常用的一種設備,它可以使升流式厭氧生物濾池適當減小填料層厚度,在池底與填料之間留出一定的空間,當汙水依次通過懸浮汙泥層及填料層,有機物將與汙泥層顆粒汙泥及填料生物膜上的微生物接觸並被分解掉,因此又構成一個UASB處理工藝。
1、UASB厭氧塔結構緊湊,集厭氧生物濾池(AF)與升流式厭氧汙泥反應器(UASB),和沉澱於一體。
2、該產品的大特點是能在反應器內形成顆粒汙泥,使反應器內平均汙泥濃度達到30~40g/L,底部汙泥濃度可高達60~80g/L。
3、具有很高的容積負荷,一般為10~20kgCODCr/(m3·d),高可達30kgCODcr/(m3·d)。而且水力停留時間短,通常采用中溫厭氧消化,有時可以在常溫下運行。
4、反應器內設三相分離器,在沉澱區分離的汙泥能自動回流到反應區,而且還增加了回流裝置。並利用自身產生的沼氣和進水水流來實現攪拌混合,也不需要混合攪拌設備。因此,簡化了工藝環節和減少了係統工藝設備,維護運行較簡單。
5、UASB厭氧塔內設有生物載體區,是一種懸浮生長型和附著生長的厭氧消化方法,厭氧複合床反應器(UBF)與厭氧生物濾池相比,減少了填料層的高度,也就減少了濾池被堵塞的可能性;與UASB法相比,填料層既是厭氧微生物的載體,又可截留水流中的懸浮厭氧活性汙泥碎片,從而能使厭氧反應器保持較高的微生物量,並使出水水質得到保證。
三、設計參數
UASB反應器廢水被盡可能均勻的引入反應器的底部,汙水向上通過包含顆粒汙泥或絮狀汙泥的汙泥床。厭氧反應發生在廢水和汙泥顆粒接觸的過程。在厭氧狀態下產生的沼氣(主要是甲烷和二氧化碳)引起了內部的循環,這對於顆粒汙泥的形成和維持有利。在汙泥層形成的一些氣體附著在汙泥顆粒上,附著和沒有附著的氣體向反應器頂部上升。上升到表麵的汙泥撞擊三相反應器氣體發射器的底部,引起附著氣泡的汙泥絮體脫氣。氣泡釋放後汙泥顆粒將沉澱到汙泥床的表麵,附著和沒有附著的氣體被收集到反應器頂部的三相分離器的集氣室。
1)平均汙泥濃度30~40g/L,泥齡30d以上。
2)進水溫度:常溫厭氧溫度:20~25℃;中溫厭氧溫度:35~40℃;高溫厭氧溫度:50~60℃;
3)不同反應溫度下的進水容積負荷
4)C:N:P=(100~500):5:1,進水COD濃度≥1500mg/L;B/C≥0.3;進水懸浮物含量≤1000mg/L,否則應設置混凝沉澱;進水氨氮含量≤2000mg/L;進水硫酸鹽含量≤1000mg/L;嚴格控製重金屬、氰化物、酚類等物質進入厭氧反應塔。
5)反應器內上升流速一般為0.5~1.5m/h,一般控製在0.6~0.9 m/h
6)最大USAB反應器的體積≤2000m³。
7)配水孔口的負荷應考慮麵積、溫度、進水與汙泥混合的情況、配水孔堵塞的情況。具體數值見下表
8)進水方式:間歇脈衝式、連續式、連續與間歇相結合等方式;布水管形式有一管多空、一管一孔、和分枝狀等多種形式。
其中連續式一管一點布水,其配水管徑在50~80mm,材質為UPVC或ABS,為了防止堵塞,通常選擇較大的管徑。一管多點配水出水流速≥2m/s。
脈衝方式的脈衝周期偉4~6min,充放比去(4~5):1
9)三相分離器構造
沉澱器傾角45°~60°之間。
集氣室的縫隙部分的麵積占反應器全部麵積的15%~20%。
反應器高度5~7m時,集氣室的高度在1.5~2m。
氣體釋放速率1~3m³/(㎡.h)
集氣室上部設置消泡噴嘴。
10)出水係統采用多槽式出水堰出水,並設置浮渣擋板。出水堰最大表麵負荷≤1.7L/(m.s)。出水堰上水頭應大於25mm。
11)UASB反應器進水PH保持在6.5~7.8之間,否則應設置PH調節池或中和池。
12)上升流速一般≤0.5m/h
三、三相分離器
三相分離器是UASB反應器最有特點和最重要的裝置。它同時具有兩個功能:
1)能收集從分離器下的反應室產生的沼氣;
2)使得在分離器之上的懸浮物沉澱下來。
三相分離器設計要點匯總:
1)集氣室的隙縫部分的麵積應該占反應器全部麵積的15~20%;
2)在反應器高度為5~7m時,集氣室的高度在1.5~2m;
3)在集氣室內應保持氣液界麵以釋放和收集氣體,防止浮渣或泡沫層的形成;
4)在集氣室的上部應該設置消泡噴嘴,當處理汙水有嚴重泡沫問題時消泡;
5)反射板與隙縫之間的遮蓋應該在100~200mm以避免上升的氣體進入沉澱室;
6)出氣管的直管應該充足以保證從集氣室引出沼氣,特別是有泡沫的情況。
更多關於uasb厭氧反應器的相關資料,可關注公司網站(www.sdmzj.com)!
